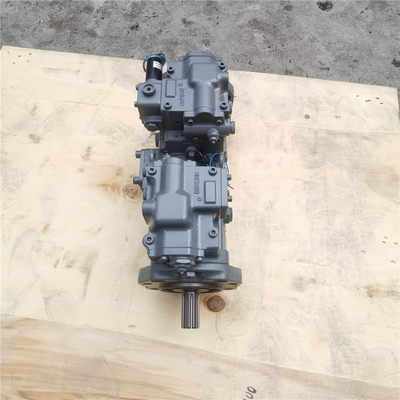

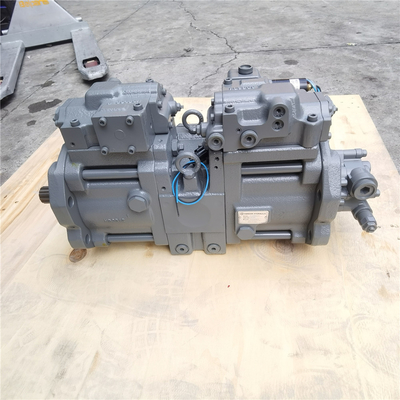

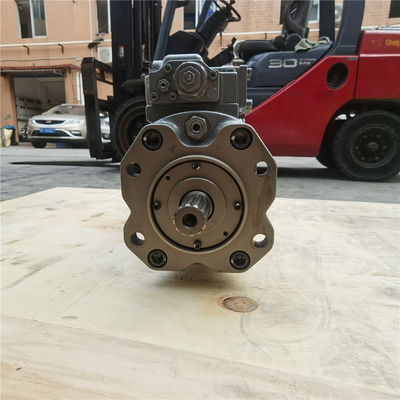

Belparts graafmachine hoofdpomp R160LC-7 R180LC-7 hydraulische pomp 31N5-10010 31N5-10011 31N5-10030 voor hyundai
Een snelle beschrijving van de hydraulische pomp van de graafmachine
Productnaam:Hydraulische pomp voor graafmachines
Merk: Belparts
Model van de machine: R160LC-7 R180LC-7
Verpakking Grootte: 84*38*49
Deelnummer: 31N5-10010 31N5-10011 31N5-10030
Druk:Standaard, hoge druk
Productnaam | Hydraulische pomp voor graafmachines |
Merken | Belparts |
Machinemodel | R160LC-7 R180LC-7 |
Verpakkingsmaat | 84*38*49 |
Deelnummer | 31N5-10010 31N5-10011 |
Druk | Standaard, hoge druk |
# | Deel nr. | Deelnaam | Qty. | Prijsverzoek |
* | 31N5-10010 | Hoofdpomp | 1 | |
* | 31N5-10011 | Hoofdpomp | 1 | |
*-1 | @ | Brandstofinjectiepijp en spuitstuk | 1 | |
111 | XJBN-00802 | SHAFT ((F) - DRIVE | 1 | |
113 | XJBN-00803 | SHAFT ((R) - DRIVE | 1 | |
114 | XJBN-00430 | Koppelingslijn | 1 | |
123 | XJBN-00429 | Lagersroller | 2 | |
124 | XJBN-00805 | Vervaardiging uit produkten van de categorieën 8521 en 8528 | 2 | |
127 | XJBN-00806 | SPACER-LAGER | 4 | |
S141 | XJBN-00807 | Blok-cilinder | 2 | |
S151 | XJBN-00425 | PISTON | 18 | |
S152 | XJBN-00424 | Schoenen | 18 | |
153 | XJBN-00808 | Plaat-SET | 2 | |
156 | XJBN-00422 | BUSHING-SFERICAL | 2 | |
157 | XJBN-00421 | VERSPRING-CYLINDER | 18 | |
211 | XJBN-00420 | Plaat-schoen | 2 | |
S212 | XJBN-00419 | Plate-Swash | 2 | |
S214 | XJBN-00418 | BUSHING-TILTING | 2 | |
251 | XJBN-00417 | Ondersteuning | 2 | |
261 | XJBN-00809 | COVER-FR | 1 | |
271 | XJBN-00415 | CASING-PUMP | 2 | |
312 | XJBN-00414 | Blokklep | 1 | |
S313 | XJBN-00413 | Plaat ((R) -klep | 1 | |
S314 | XJBN-00412 | Plaat ((L) -klep | 1 | |
401 | XJBN-00411 | Schroef | 8 | |
406 | XJBN-00410 | Schroef | 4 | |
466 | XJBN-00356 | PLOG | 2 | |
467 | XJBN-00409 | PLOG | 4 | |
490 | XJBN-00032 | PLOG | 15 | |
S531 | XJBN-00815 | PIN-TILTING | 2 | |
532 | XJBN-00407 | PISTON-SERVO | 2 | |
534 | XJBN-00816 | STOPPER ((L) | 2 | |
535 | XJBN-00405 | STOPPER (s) | 2 | |
S548 | XJBN-00360 | PIN-feed-terug | 2 | |
K702 | XJBN-00888 | O-RING | 2 | |
K710 | XJBN-00402 | O-RING | 2 | |
K717 | XJBN-00401 | O-RING | 2 | |
K719 | XJBN-00400 | O-RING | 2 | |
K724 | XJBN-00361 | O-RING | 18 | |
K725 | XJBN-00362 | O-RING | 2 | |
K728 | XJBN-00097 | O-RING | 4 | |
K732 | XJBN-00820 | O-RING | 2 | |
K774 | XJBN-00098 | Zeepolie | 1 | |
K789 | XJBN-00398 | RING-BACK UP | 2 | |
K792 | XJBN-00397 | RING-BACK UP | 2 | |
808 | XJBN-00396 | NUT-HEX | 4 | |
824 | XJBN-00395 | RING-SNAP | 2 | |
885 | XJBN-00394 | PIN-VALVE-PLAAT | 2 | |
886 | XJBN-00365 | PIN-SPRING | 4 | |
901 | XJBN-00393 | BOLT-EYE | 2 | |
953 | XJBN-00105 | Schroefsets | 2 | |
954 | XJBN-00392 | Schroefsets | 2 | |
981 | XJBN-00156 | Naamplaat | 1 | |
983 | XJBN-00341 | PIN-code | 2 | |
*-2 | @ | Brandstofinjectiepijp en spuitstuk Zie 4020, achteraan. |
1 | |
*-2 | @ | Brandstofinjectiepijp en spuitstuk Zie 4020, FRONT |
1 | |
*-3 | @ | Brandstofinjectiepijp en spuitstuk SEE 4030 |
1 | |
S | XJBN-00437 | PISTON SUB ASSY Zie illustratie. |
1 | |
S | XJBN-00798 | CYLINDER SUB ASSY-RH Zie illustratie. |
1 | |
S | XJBN-00799 | CYLINDER SUB ASSY-LH Zie illustratie. |
1 | |
S | XJBN-00800 | SWASH PLATE SUB ASSY Zie illustratie. |
1 | |
S | XJBN-00801 | Tilting pin sub assy Zie illustratie. |
1 | |
K | XJBN-01106 | SEAL KIT-PUMP UNIT Zie illustratie. |
1 |
Model |
Nominale verplaatsing (ml/r) |
Druk ((MPa) | Versnelling ((r/min) |
Volumetrisch efficiëntie (≥%) |
L1 | L | Een | d | D | Gewicht (kg) |
||||
Geclassificeerd |
Maximaal |
Min. |
Geclassificeerd |
Maximaal |
||||||||||
Intet |
Afvoer |
|||||||||||||
CBN-F520-BF** | 20 | 20 | 25 | 600 | 2500 | 3000 | 92 | 66.5 | 134 | 48 | 65 | 25 | 20 | 5.1 |
CBN-F525-BF** | 25 | 68.5 | 138 | 5.3 | ||||||||||
CBN-F532-BF** | 32 | 93 | 69 | 139 | 30 | 5.6 | ||||||||
CBN-F540-BF** | 40 | 72 | 145 | 51 | 76 | 35 | 5.9 | |||||||
CBN-F550-BF** | 50 | 76 | 153 | 25 | 6.3 | |||||||||
CBN-F563-BF** | 63 | 81.5 | 164 | 6.8 |
Model |
Nominale verplaatsing ((ml/r) Voorpompen/ achterpomp |
Druk ((MPa) | Versnelling ((r/min) | Volumetrisch efficiëntie ((≥%) Voorpompen/ achterpomp |
L1 | L2 | L | Gewicht (kg) |
|||
Geclassificeerd |
Maximaal |
Min. |
Geclassificeerd |
Maximaal |
|||||||
CBHY-G36/F3.5-ATφ* | 36/3.5 | 25/20 | 28/25 | 800 | 2500 | 3000 | 92/85 | 123 | 123 | 205 | 6.8 |
CBHY-G36/F4.5-ATφ* | 36/4.5 | 92/90 | 208 | 7.0 | |||||||
CBHY-G32/F3.5-ATφ* | 32/3.5 | 92/85 | 118 | 118 | 200 | 6.5 | |||||
CBHY-G32/F4.5-ATφ* | 32/4.5 | 92/90 | 203 | 6.7 | |||||||
CBHY-G30/F3.5-ATφ* | 30/3.5 | 92/85 | 116 | 116 | 198 | 6.1 | |||||
CBHY-G30/F4.5-ATφ* | 30/4.5 | 92/90 | 201 | 6.4 | |||||||
CBHY-G28/F3.5-ATφ* | 28/3.5 | 92/85 | 114 | 114 | 196 | 6.1 | |||||
CBHY-G28/F4.5-ATφ* | 28/4.5 | 92/90 | 199 | 6.2 | |||||||
CBHY-G25/F3.5-ATφ* | 25/3.5 | 92/85 | 110 | 110 | 192 | 5.8 | |||||
CBHY-G25/F4.5-ATφ* | 25/4.5 | 92/90 | 195 | 5.9 |
