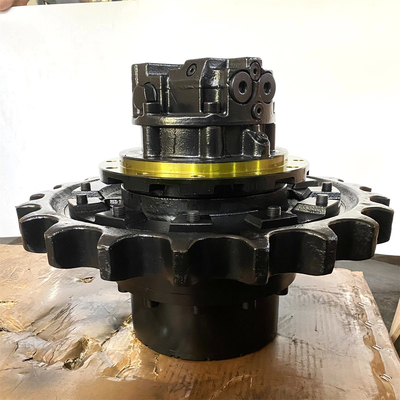

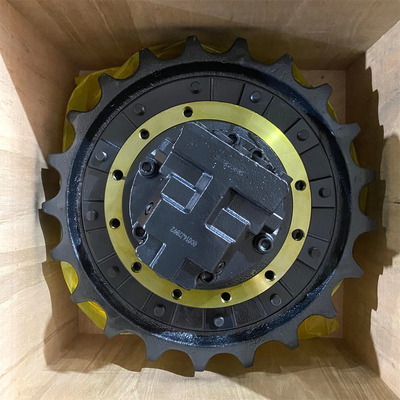

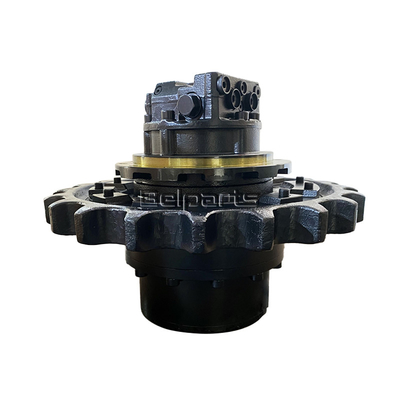

Hitachi Final Drive Parts EX60 EX60-1 9069509 Hydraulische reismotor voor mini-graafmachines

Hitachi eind aandrijving onderdelen EX60 EX60-1 9069509 hydraulische reismotor voor mini graafmachines

De boormachine is het kerncomponent voor de machinebeweging, bestaande uit een hydraulische motor, reductieversnellingsbak, tandwiel, spoorketen, ijdelwiel, dragerrol en spoorrol.De belangrijkste functie is het omzetten van hydraulische energie in mechanische kracht, waardoor een stabiele mobiliteit over uitdagende terreinen mogelijk is.

1. Hydraulische aandrijflijn

   • De hydraulische pomp transformeert motorvermogen in hoogdruk olie, die via hydraulische lijnen wordt overgedragen aan de motor.

   • De reismotor zet hydraulische energie om in rotatie-kinetische energie, waardoor een hoge snelheid en een laag koppel worden gegenereerd.

   •

2. Vermindering van snelheid en versterking van koppel

   • De versnellingsbak vermindert de snelheid van de motor door versnellingen en verhoogt tegelijkertijd het koppel aanzienlijk, waardoor voldoende trekkracht voor de tandwiel wordt gewaarborgd.

   •

3. Spoor aandrijfmechanisme

   • De tandwiel is verbonden met de spoorverbindingen om de spoorketen aan te drijven.

   • De differentiële besturing van de dubbele motoren maakt voor- en achterwaarts beweging, stuur en rotatie met nulstraal mogelijk.

   • Lijst met onderdelen

     #	Deel nr.	Deelnaam	Qty.	Prijsverzoek
     	9069509	MOTOR; OLIE	1
     00	2023150	- Hoofdstuk, voorkant
     01	4176022	. SEAL; OIL
     02	957366	. O-RING
     03	4154877	. O-RING
     05	3036356	. Koppeling
     05	3036356	. Koppeling
     06	A810040	. O-RING	1
     07	4193403	. GLB
     07	4193403	. GLB
     05	3049931	. Koppeling
     07	4252672	. GLB	1
     10	4193402	- BRG.; BALL	1
     11	4193401	- BRG.; BALL	1
     12	4175921	. SAMEN	1
     15	4137815	. RING; GID
     16	9086054	. Piston ASS'Y
     16A	3027417	.. PISTON	1
     16B	9722265	.. Joint; Bal	1
     20	9069491	- Het is niet mijn schuld.	1
     20A	3036354	.. rotor	1
     20B	3036353	.. SPOOL	1
     20C	1011854	.. HOOFDEL; Achterkant	1
     21	M341056	. BOLT; SOCKET	1
     22	M341020	. BOLT; SOCKET	1
     25	4193400	. PLUG	1
     26	4509493	Bal.	1
     27	94-2010	. PLUG	1
     30	4154878	Stop.	2
     31	4193377	. VUUR; COMPRES.	2
     32	4506429	. O-RING	2
     33	4193378	. PLUG
     33	4229631	. PLUG	2
     35	4147553	. PLUG
     35	9089484	. PLUG
     35A	4506408	.. O-RING	1
     38	9089485	. PLUG
     38A	957366	.. O-RING
     39	4193379	- Poepje.	2
     40	4193376	. VUUR; COMPRES.	2
     42	4154884	. PLUG
     42	9089487	. PLUG
     42A	4506418	.. O-RING	1
     45	9069460	. VALVEL; RELIEF	2
     45	9096565	. VALVEL; RELIEF	2
     47	4092534	. PLUG
     47	9089486	. PLUG
     47A	4509180	.. O-RING
     49	M492564	Schroef, rijd.	2
     50	3039529	. NAAM-PLAAT	1

   •

Voorzorgsmaatregelen bij de installatie van de eindstation

1. Reinig het hydraulische oliecircuit, vervang het hydraulische oliefilter en retour oliefilter. Het mengen van fijne deeltjes zoals modder,Zand of metaalpoeder in de hydraulische olie zal de motor binnenste delen te snel slijtenHet is ook de belangrijkste reden voor het vastzittende fenomeen.

2. Controleer of de versnellingsbak gevuld is met versnellingsolie. Het volume van de versnellingsolie moet meer dan de helft van het totale volume van de versnellingsbak bedragen. (Meestal voegt de fabriek versnellingsolie toe bij de laatste aandrijving)

3Over het algemeen is het voor een nieuw Chinees gemaakte laatste aandrijflijn nodig om de nieuwe tandwielolie te vervangen na gebruik van 7 dagen of 60 uur voor de eerste keer.De tweede keer om de tandwielolie te vervangen is in de 2e -3e maandenDaarna hangt het af van de gebruikssituatie van de laatste drive.

4.Vermijd langdurig onderdompelen in water en langdurig werken in een stoffige omgeving; probeer de werktemperatuur tussen -5 en +30 graden Celsius te houden,vermijd extreme kou en warm weer.

5Verschil tussen de kwaliteit van de hydraulische olie (motoronderdeel) en de tandwielolie (versnellingsbakonderdeel): Goede hydraulische olie en tandwielolie kunnen de levensduur verlengen.

6Controleer of de verbinding correct is.
