HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 Graafmachine

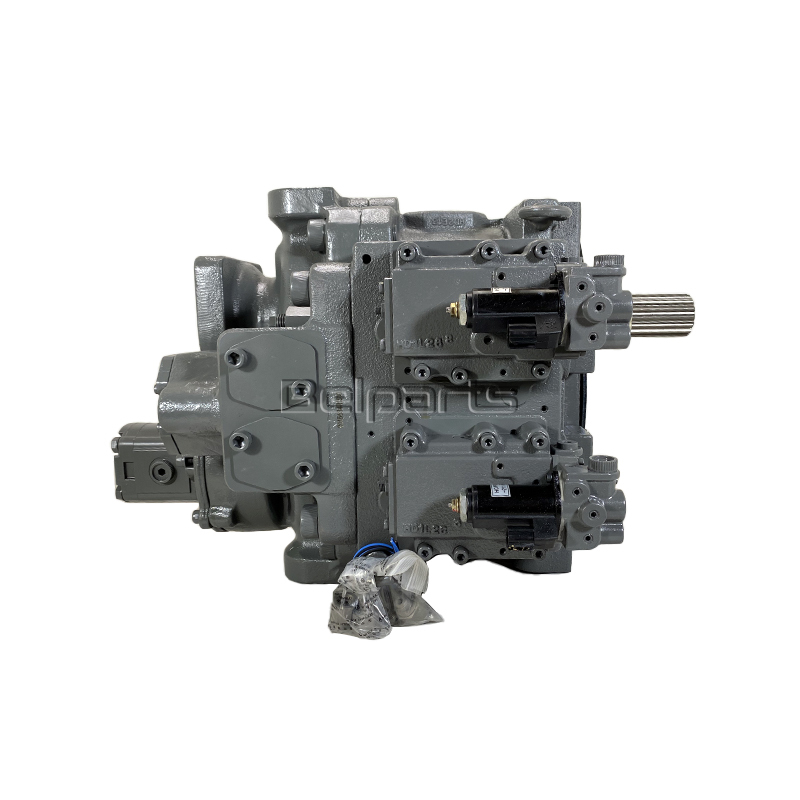

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 graafmachine hoofdpomp assembly

De axiale zuigerpomp met een kantelbare schotel is de onbetwiste werkpaard voor primaire hydraulische circuits in moderne graafmachines. Het kernprincipe omvat meerdere zuigers die axiaal (parallel aan de aandrijfas) zijn gerangschikt binnen een roterend cilinderblok. Elke zuiger heeft een glijblok dat op een niet-roterende schotel rijdt die onder een hoek staat ten opzichte van de as van de aandrijfas. Terwijl het cilinderblok roteert, bewegen de zuigers heen en weer in hun boringen: naar buiten tijdens de halve rotatie waarbij de afstand van de schotel toeneemt (aanzu slag, vloeistof aanzuigen uit de inlaatpoort), en naar binnen worden gedwongen tijdens de tegenovergestelde halve rotatie waarbij de afstand afneemt (afvoerslag, vloeistof onder druk zetten naar de uitlaatpoort). Het kritieke structurele element voor variabele verplaatsing is de instelbare hoek van de schotel. Door deze hoek te veranderen (meestal via een hydraulische servozuiger die wordt bestuurd door de operator of machine-elektronica), wordt de slaglengte van de zuigers gewijzigd. Een grotere hoek vergroot de zuigerslag en dus de pompverplaatsing (debiet), terwijl een hoek van nul resulteert in nul verplaatsing. Belangrijke structurele componenten zijn de aandrijfas, het roterende cilinderblok met precisie zuigerboringen, zuigers met glijblokken, schotel met kantelmechanisme, klepplaat (stationair, met niervormige poorten voor inlaat/uitlaat) en een robuuste behuizing. In graafmachines biedt dit ontwerp uitzonderlijke efficiëntie over een breed werkbereik, precieze debietregeling die essentieel is voor gecoördineerde multifunctionele werking en hogedrukcapaciteiten die nodig zijn voor graafkrachten.
