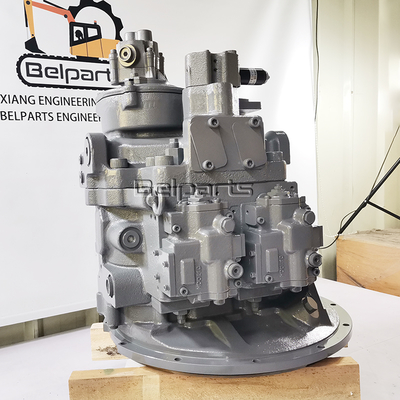

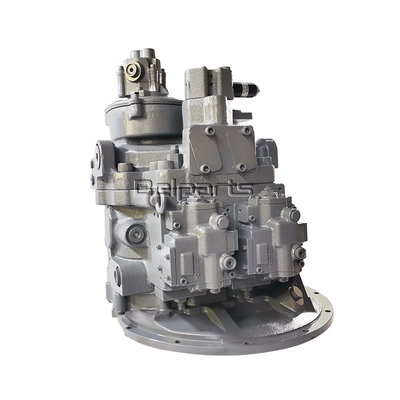

K5V212DPH E345D E349D 295-9663 Hydraulische hoofdpompassemblage voor graafmachines

K5V212DPH E345D E349D 295-9663 hydraulische hoofdpompassemblage voor rupsgraafmachine

Elektro-hydraulische proportionele (EHP) variabele slagpomp:
Dit vertegenwoordigt de integratie van elektronische besturing met de fundamentele axiale zuiger-schuinplaatpomp, waardoor precieze digitale aansturing van hydraulische kracht in geavanceerde graafmachines mogelijk is. De kernpompstructuur blijft die van een variabele slag axiale zuigerpomp. Het revolutionaire verschil ligt in het vervangen van de traditionele hydraulische servobesturing voor de schuinplaat door een elektro-hydraulisch proportioneel ventiel (vaak een door een magneet bediende richtingsklep met proportionele schuifbeweging). Principe: Een elektronische besturingseenheid (ECU) ontvangt signalen van de joysticks van de bestuurder, motorcontrollers, druksensoren en andere machineparameters. Op basis van deze input en geavanceerde besturingsalgoritmen stuurt de ECU een proportionele elektrische stroom naar de magneetspoel(en) op het proportionele ventiel. Deze stroom positioneert de ventielschuif precies, die vervolgens pilot hydraulische vloeistof doseert naar de ene of de andere kant van de schuinplaat-servozuiger. De positie van de servozuiger, en dus de schuinplaat-hoek en pompslag, is direct evenredig met het elektrische commando-signaal. Structureel integreert het de proportionele regelklepblok direct op of naast de pomphuis, gekoppeld aan het schuinplaatmechanisme.

We kunnen de hydraulische pomp leveren, evenals de interne reserveonderdelen als onderstaand model:
