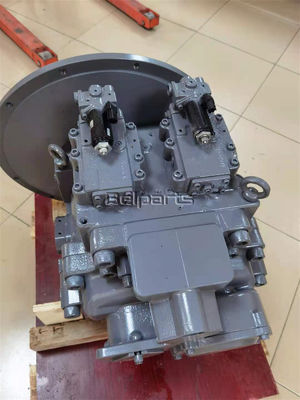

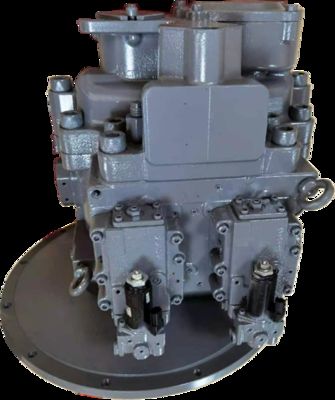

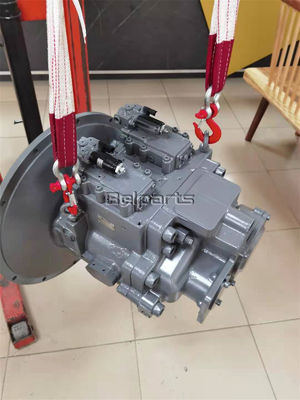

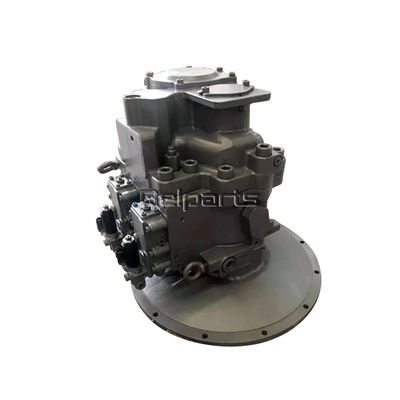

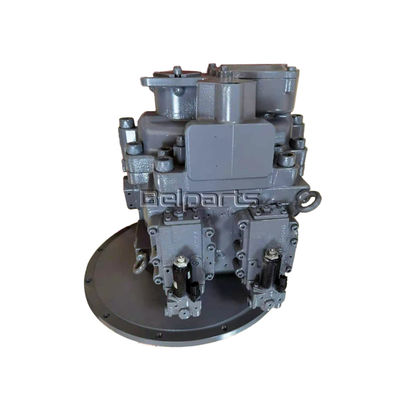

Graafmachine Onderdelen K5V200DTP-OE11 9184686 Hitachi Hydraulische Hoofdpomp Assy voor ZAX450 ZX450
Onze belangrijkste producten zijn Graafmachine Hydraulische Reserveonderdelen, Hydraulische Hoofdpomp, Zwenkmotor, Rijmotor, Eindoverbrenging Ass'y, Zwenkwerk Ass'y, Zwenkversnellingsbak, Rijversnellingsbak, Tandwielen, Regelaars, Ontlastklep, Ventilatormotor en andere hydraulische items met originele en aftermarket kwaliteit. Tot nu toe zijn onze producten geëxporteerd naar meer dan 198 landen en regio's, verspreid over het Midden-Oosten, Zuidoost-Azië, Afrika, Noord-Amerika, Zuid-Amerika, Europa en Oceanië met ons eigen merk "Belparts", dat zeer geprezen wordt door buitenlandse klanten en een hoge reputatie geniet.
Lijst Reserveonderdelen
| # |
Onderdeelnummer |
Onderdeelnaam |
Aantal |
Prijsaanvraag |
|
9184686 |
POMP; ZUIGER |
1 |
|
| 001 |
4469526 |
. REGULATOR |
2 |
|
| 995 |
4444902 |
. SENSOR; HOEK |
2 |
|
| 996 |
4274371 |
. O-RING |
2 |
|
Moderne graafmachines gebruiken voornamelijk axiale zuigerpompen van het schoteltype. Door de hoek van de schotel elektronisch aan te passen via proportionele kleppen, worden de zuigerslag en de pompverplaatsing nauwkeurig geregeld. Dit maakt een onmiddellijke reactie op de commando's van de machinist mogelijk: vermindering van de flow voor energiebesparing bij lichte belasting, terwijl de druk wordt verhoogd voor zwaar graafwerk. Cruciaal is dat het vermogen en de efficiëntie in evenwicht worden gebracht, waardoor de warmteontwikkeling wordt geminimaliseerd en de levensduur van de apparatuur wordt verlengd.
Deze pompen zijn ontworpen voor extreme duurzaamheid en zijn voorzien van geharde legeringzuigers en kopergeplateerde rotoren om schokken van graafmachines met hoge frequentie te weerstaan. Geïntegreerde drukcompensatie en lastgevoelige regelingen passen zich aan dynamische werkomstandigheden aan. Naast de krachtoverbrenging handhaven ze een stabiele druk via closed-loop feedback, waardoor een soepele coördinatie van het heffen, zwenken en graven mogelijk is - zelfs in stoffige of extreme temperatuuromgevingen.
Technische specificaties
De axiale zuigerpomp met een kantelbare schotel is de onbetwiste werkpaard voor primaire hydraulische circuits in moderne graafmachines. Het kernprincipe omvat meerdere zuigers die axiaal (parallel aan de aandrijfas) zijn gerangschikt binnen een roterend cilinderblok. Elke zuiger heeft een glijplaat die op een niet-roterende schotel rijdt die ten opzichte van de as van de aandrijfas is gekanteld.
Terwijl het cilinderblok draait, bewegen de zuigers heen en weer in hun boringen: naar buiten tijdens de halve rotatie waarbij de afstand van de schotel toeneemt (aanzuigslag, waarbij vloeistof uit de inlaatpoort wordt getrokken), en naar binnen worden gedwongen tijdens de tegenovergestelde halve rotatie waarbij de afstand afneemt (uitlaatslag, waarbij vloeistof onder druk wordt gezet naar de uitlaatpoort).
Het cruciale structurele element voor variabele verplaatsing is de instelbare schotelhoek. Door deze hoek te veranderen (meestal via een hydraulische servozuiger die wordt bestuurd door de machinist of de machine-elektronica), wordt de slaglengte van de zuigers gewijzigd. Een grotere hoek vergroot de zuigerslag en dus de pompverplaatsing (debiet), terwijl een hoek van nul resulteert in nul verplaatsing.
Belangrijke structurele componenten zijn onder meer de aandrijfas, het roterende cilinderblok met precisiezuigerboringen, zuigers met glijplaten, schotel met kantelmechanisme, klepplaat (stationair, met niervormige poorten voor inlaat/uitlaat) en een robuuste behuizing.
In graafmachines biedt dit ontwerp een uitzonderlijke efficiëntie over een breed werkbereik, precieze debietregeling die essentieel is voor gecoördineerde multifunctionele werking, en hogedrukmogelijkheden die nodig zijn voor graafkrachten. De mogelijkheid om het debiet onmiddellijk te variëren van nul tot maximaal op basis van de vraag, is essentieel voor efficiënt graafmachinevermogensbeheer.
